储罐检测系统
分享到:

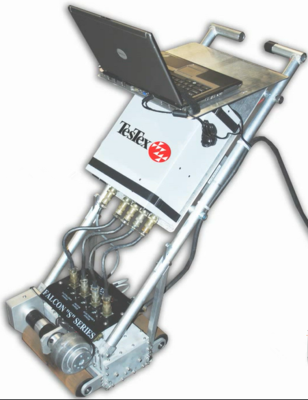

储罐检测系统
产品类别: 低频电磁系列
产品介绍: 储罐检测系统是目前世界最先进最紧凑的地面储罐检测工具,拥有许多能提升检测能力的新特征。这些改进基于TesTex检测成百上千个储罐的现场经验,及对数十个国内外工厂无损检测。该系统相比较于其他传统的系统,如漏磁探伤及超声探伤,有很多优点,没有其他方法或检测系统能与之特征匹敌。
产品详情

产品原理

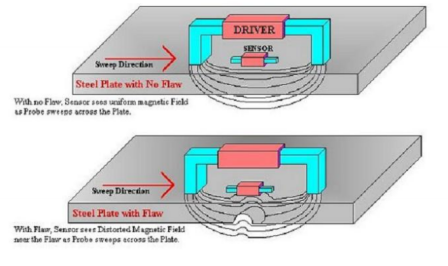

  低频电磁检测技术LFET(Low Frequency Electromagnetic Technique)使用离散的激励和接收传感器线圈,激励线圈在较低的频率(≤10Hz)下激发产生一个交变电磁场,并穿透被测材料,从其一侧传导到另一侧。在没有壁厚减薄和缺陷的地方,电磁场产生一定信号强度衰减,如图1所示,当探头移动到有壁厚减薄和缺陷的地方时,可以检测到一个较强的电磁场信号,如图



产品特征



 △可测出壁减达到5%

 △可以检测热影响区

 △扫描区域无死角全覆盖

 △高分辨率3D彩色图像显示

 △无需耦合剂,较低的表面要求

 △闸门可调LED 灯,提供视觉警告

 △先进的信号处理实现实时数据显示

 △可以分辨出罐底上表面缺陷和底面缺陷

 △轮集成提供简单的操作性及独立的高度调节

 △基于个人电脑(PC)/运用数字信号处理系统

 △可检测平板直径3mm、深度6mm、壁厚50%点蚀

 △使用最新版“Quick View”可清楚分辨出裂缝信号

 △可检测铁材料(如碳钢及铸铁)和非铁材料(如不锈钢及铝)

 △罐体内部采用最大为12V 的直流电,满足罐体安全技术要求。



电磁成像技术

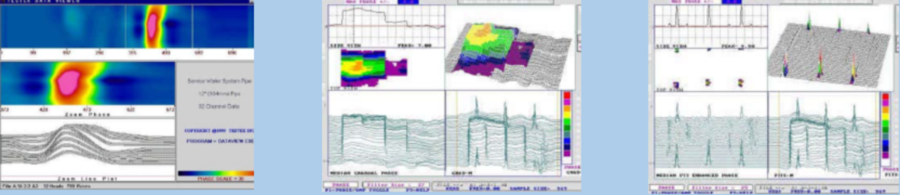

  缺陷是有体积形状的,尤其是壁厚的减薄必须要用三维参量描述其变化,低频电磁检测发展了相位分辨技术,在信号的分析和处理中采用了相位分析、频率分析和幅值鉴别等多种方法,能够对电磁信号的幅度、相位变化进行分析处理,同时研发出了电磁三维成像技术,根据缺陷产生机理研究出相应信息处理技术和显示手段,从而得出更可靠的缺陷信息,可以直接分辨出壁厚减薄、点蚀,另外其独有的3D旋转显示技术,可以直观的发现缺陷的位置。

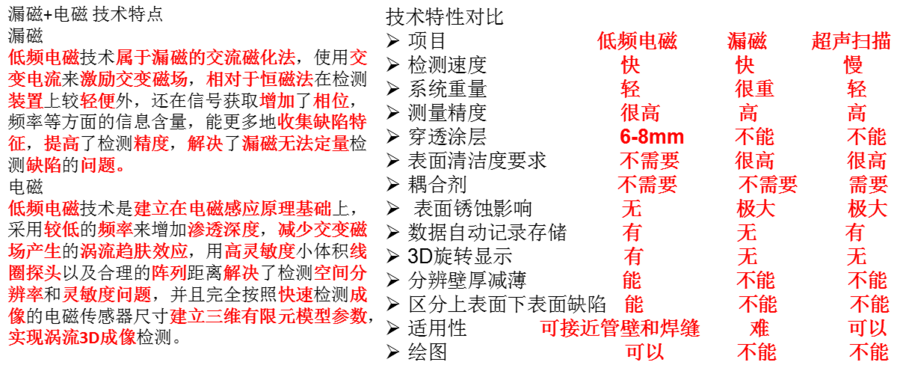

技术特点及对比

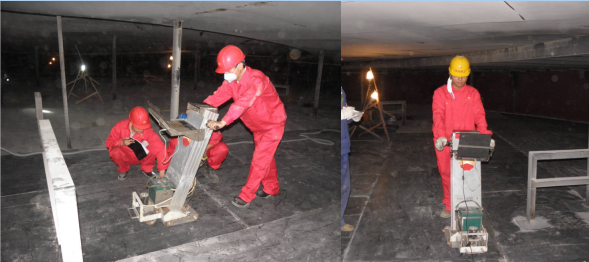

应用案例



爬壁器系统

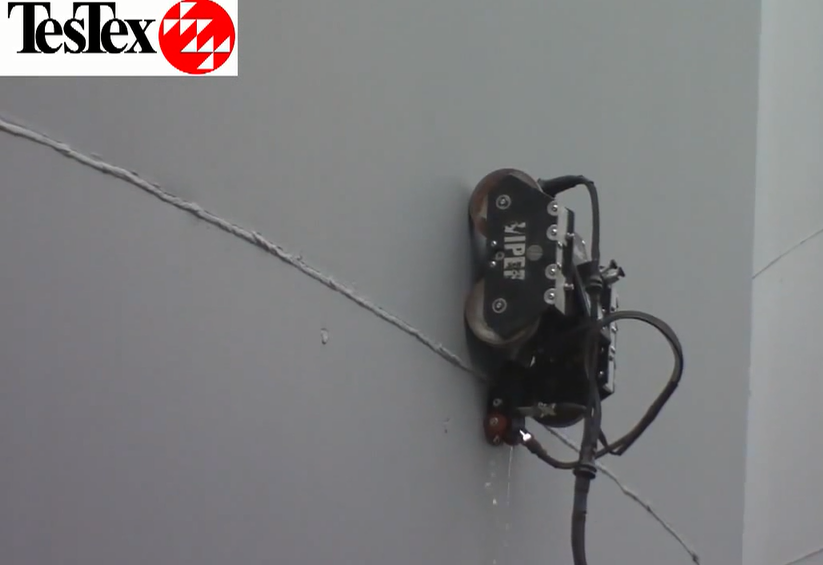

   VIPER是由TesTex公司开发的先进的,轻便的组件式爬行器,可以安装超声和电磁探伤仪器进行金属表面纵向及横向检测。Viper爬行器通过采用永久磁铁很容易实现在金属表面做垂直上、下及横向左、右运动。采用摇杆操纵器实现爬行器的驾驶操纵。系统可为选购件超声换能器(探头)供水作为连续超声测厚用的耦合剂。


产品特征


△对曲面探伤采用轮廓设计

△可与任何型号的探伤仪兼容

 △用摇杆改变速度与驾驶方向

 △长寿命,高扭矩行星齿轮马达

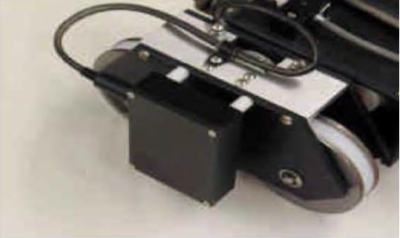

 △可安装超声探头或电磁扫描器

 △用选购件四位编码器进行距离数据的处理

 △偏距式滚轮设计保证了永远有最大接触表面

 △灵活的设计保证在障碍物上运动,如焊接头或补焊

 △强永久磁铁将系统牢固的保持在金属表面,甚至能穿透几层油漆


应用案例
