六轴高频超声检测系统NDT-XYZ-TT(超声波扫描显微镜)
分享到:
六轴高频超声检测系统NDT-XYZ-TT(超声波扫描显微镜)
产品类别: 高频超声系列
产品介绍: 高频超声检测系统,又名超声波扫描显微镜(SAM),主要利用高频的超声波(可达50MHZ+)检测器件、材料内部的缺陷位置、大小和分布状态等,通过检测软件可对内部和外部的缺陷或厚度进行非常精确的测量。可分析次表面缺陷、解体、裂纹和其他不规则物体的尺寸、厚度、深度及其它量化特征。主要应用于失效分析、可靠性分析、制程控制、品质控制,产品研发、工艺提升等。
产品详情

公司介绍

    OKOS公司成立于1998年,是全球超声波扫描检测仪和无损检测设备的领先研发商和制造商。自成立以来,OKOS公司凭借其出色的工业技术经验,一直致力于全数字化成像方案的技术革新,提供给客户最领先的声学检测技术。

     OKOS设备和核心部件被广泛应用于各种材料的无损检测,包括半导体,汽车零件和其他先进元件。 公司拥有独立开发的软件,核心硬件和专利技术,多年以来通过和客户的不断合作,实现了SAM技术的不断创新和突破。

     OKOS努力提供最准确的数据,完美的图像质量,非凡的操作性和设备的高可靠性,为客户提高效率,节约成本,获得了业内客户的广泛好评。


产品原理


     超声检测(UT)是基于超声波在被检物体或材料中的传播,是无损检测技术的一类。超声显微镜(SAM)是检测光学不透明材料内部结构的强大工具。Depth-specific . 深度特定信息能够被提取出来并用来创建2维和3维图像,无需耗时的层析成像扫描过程和昂贵的X射线。



产品优势


△工业行业唯一的3GHZ模数转换卡

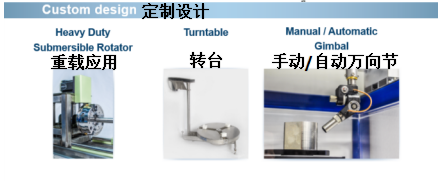

△高频超声可达50MHZ以上                                  不同应用设计示例


△高速低噪线性电机,Y轴载荷最优化

△为不可用工件的虚拟扫描提供脱机分析

△ 自动化即放即扫,实现更快速更一致数据采集

△新切片特征更容易进行界面识别

△ 6轴扫描选项(X轴、Y轴、Z轴、万向、旋转、转盘)

△多类型叶片检测的轮廓追踪,“仿形”功能

△高度可定制单平台软件

△配有喷射换能器夹持器

△实时A扫、B扫、C扫

△多区域检测

△基于硬件的实时频域成像

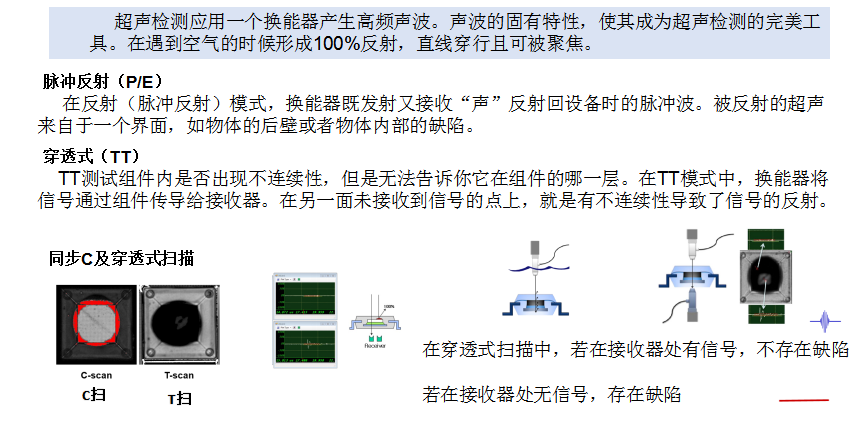

扫描方式简介

支持脉冲回波扫描(Pulse Echo)和透扫(Through Transmission)两种模式。

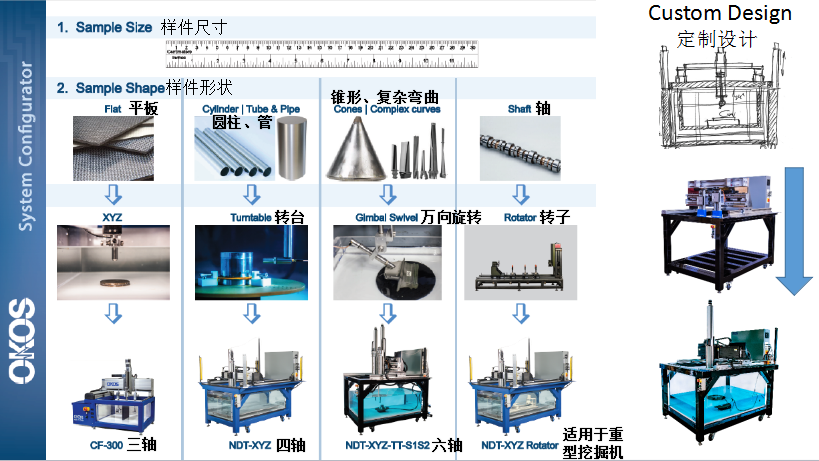

系统配置

根据工件形状,OKOS有多种系统可供用户选择。如有特殊需求,OKOS可为用户定制设计,量身定做。



应用案例

1、检测涡轮叶片:



               涡轮叶片                                               检测成像

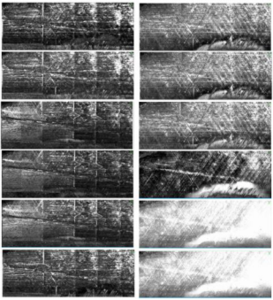

2、检测复合材料:



               复合材料                                                检测成像

3、检测金刚石:


         金刚石                    检测成像

客户
