电磁超声测厚仪
分享到:
上一个
电磁超声测厚仪
产品类别: 电磁超声
产品介绍: 该款产品采用了新一代超声检测技术:电磁超声检测(EMAT)。无需耦合剂,非接触式测量,可实现从-50至720℃温度范围内的测厚及腐蚀检测。实现了石油石化行业、特种设备行业、锅炉压力容器的在役检测,解决了目前在役管道容器等装置无法在高低温环境下进行剩余腐蚀壁厚测量的难题。
产品详情

公司介绍

Nordingkraft AG是Nordingkraft NDT Gruop旗下的子公司,公司成立于1989年,位于德国的海姆斯海姆,是一家专业研发和生产、制造超声检测设备的高科技公司,公司拥有各项专利多达50余个,其在全球范围内拥有80余个大型项目的成功经验,公司的各类型产品目前已广泛应用于黑色及有色金属冶炼行业、能源行业、机械制造、汽车、航天航空等众多行业,并在业内受到了广泛好评。

目前Nordingkraft AG成功开发并已应用的无损检测技术有:

1、非接触式的电磁超声检测技术(Non-contact EMAT-Technology)

2、相控阵技术(Phased Array Technology)

3、基于传统压电探头的检测技术(Conventional technology based on piezo-probes)

Nordingkraft AG是全球第一家将电磁超声检测技术应用到工业领域的公司,经过多年的发展与不断创新,我们在该行业已经积累了众多的经验,并为客户提供了优质的服务,“永远作为质量的守护者”使我们在业内赢得了良好的口碑


产品原理

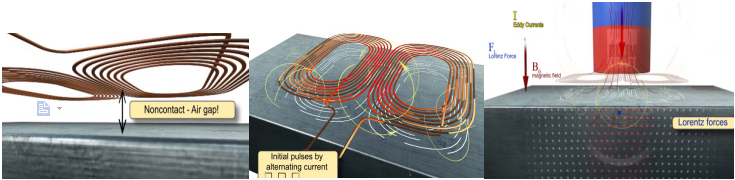

   原理是当通有高频脉冲电流的激磁线圈至于导电金属表面上,线圈产生的交变磁场作用于金属并在金属表面层内感应出同频率反 方向的涡流,此涡流与同时施加在试件上的另一外加恒定 磁场相互作用,则金属中的带电质点在磁场中流动时受到 垂直于磁场方向和质点运动方向的力,既洛仑兹力的作用 而发生位移,从而使涡流进入的体积元发生振动,从而激 发出与涡流频率相同的超声波




产品优势


△电磁超声相对于传统超声来说不需要耦合剂(使用起来更加干净便捷)


△ 高温、低温检测-50°C 直至+720°C(不存在耦合剂的沸腾蒸发和冰点问题,十分有利于自动化 环境下的高温以及零度以下的低温检测)


△非接触式检测(适用于检测具有6mm以内非金属涂层和镀 层(如油漆,塑料镀层)的金属工件)


△ 探头可以在任意角度下对工件进行检测因此特别适合狭窄区域以及小口径钢管的检测


△ 对于被检测工件表面状态不敏感(无需对工件表面进行特殊处理,适合对表面有氧化皮、锈蚀和油渍的金属工件检测)


△温度补偿功能(工件在高温时热涨使声速发生变化检测精度变低,在输入已知温度来补偿工件在高温时发生的变化使检测精度更精准)


△高温报警功能(在高温检测时探头不能长时间与工件接触,进而高温报警功能能够保护探头)


技术参数


机身重量:                1430g

探头重量:                178g

尺寸(高*宽*厚):   274*168*36mm

电源:                       AA电池(1.2V)

电池工作时间:         12小时

探头检测温度范围:  -50℃-+720℃

超声波类型:             横波

测量单位:                 mm

测量精度                     0.01mm

平均测量精度:          0.001mm


传统压电超声和电磁超声高温对比



传统压电超声


  由于高温在役压力管道温度范围在100-720度 , 管道表面腐蚀严重,当传统压电超声测厚设备探头放倒压力管道表面上时,其耦合剂瞬间被蒸发,没有波形。因此,超声测厚对高温管道腐蚀检测是无法实现的。





电磁超声检测


  相对于压电超声通过耦合剂进行测厚 ,电磁超声测厚可以通过通电线圈与探头内部磁铁的磁场相互作用产生洛伦兹力,在管道金属表面产生超声波。 达到对高温压力管道非接触式腐蚀减薄,并不用对高温压力管道表面的油漆层及锈蚀进行打磨。



产品应用

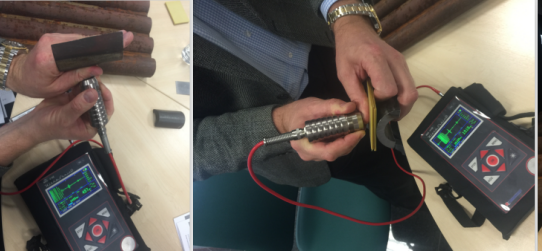

1、非接触式检测

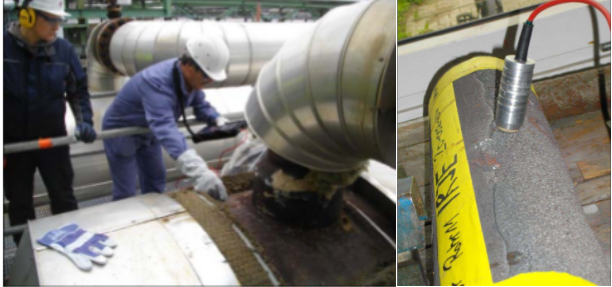

2、在305℃的高温管道检测

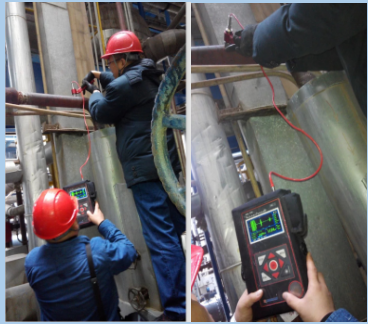

3、某炼化企业的现场高温管道检测



4、表面严重烧结管子的检测



综上所述


   电磁超声测厚仪基于电磁超声原理,是一种新型的超声波检测方法 , 具有检测安全性好,检测速度快无须耦合剂,非接触,非打磨能实现高温及低温检测,数据可记录,重复性高等优点。解决了对石油石化行业、特检行业、机械制造行业、高温容器等装置无法在高低温环境下进行剩余腐蚀壁厚测量。为预防检验事故的发生和财产损失提供帮助。
